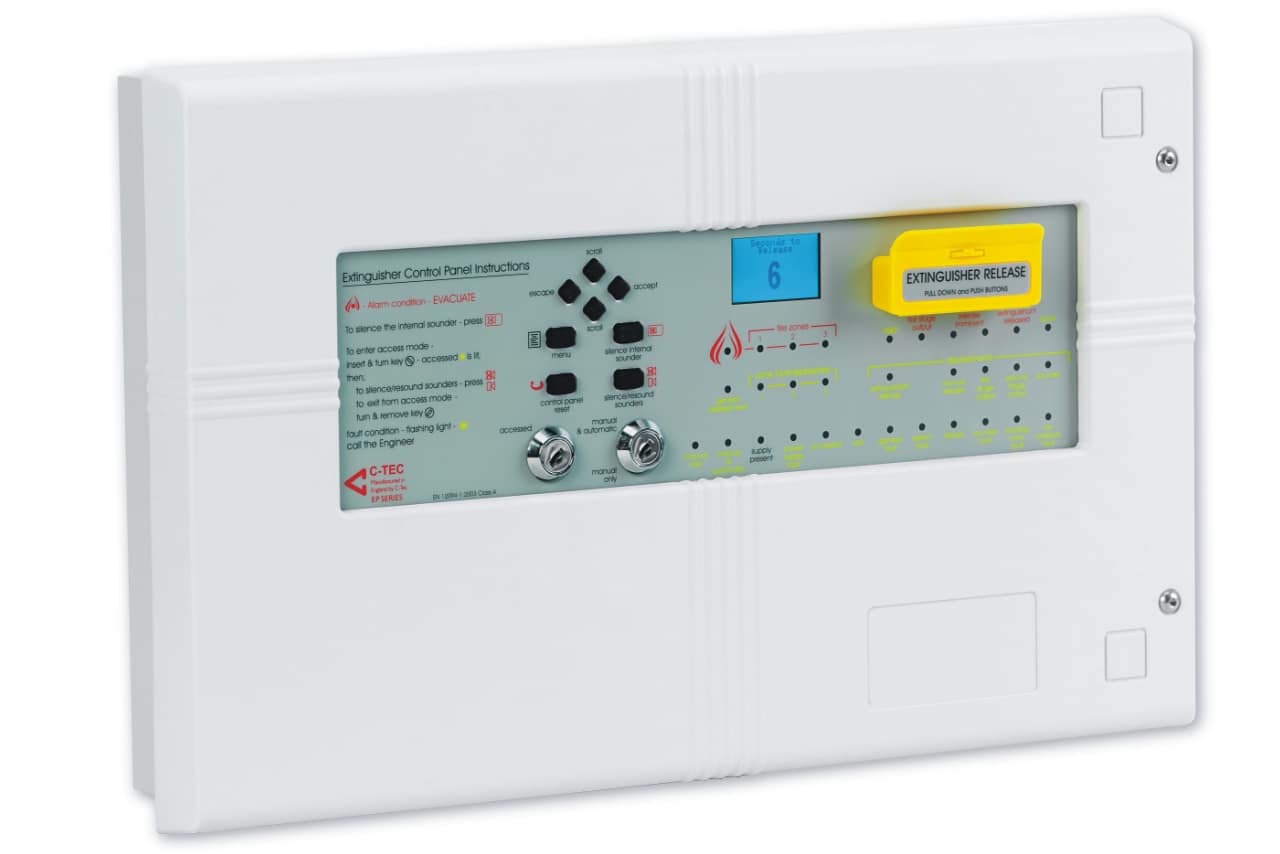

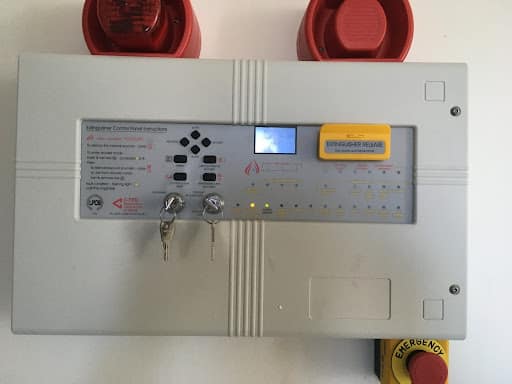

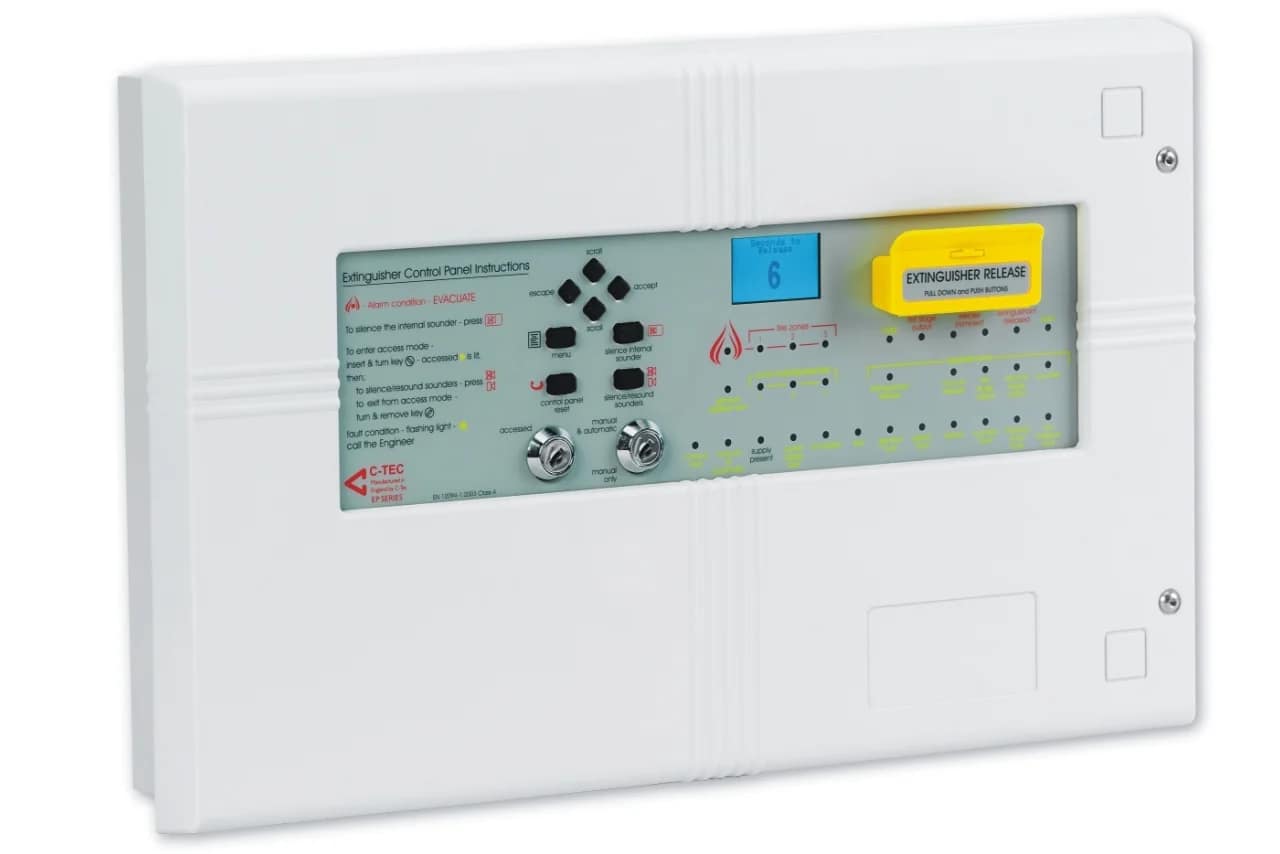

C-TEC EP203 Otomatik Söndürme Paneli LPCB Onaylı

C-TEC EP203 Otomatik Söndürme Paneli LPCB Onaylı

• Onaylar / sertifikalar: LPCB tarafından EN12094-1 ve EN54-2 & 4 onaylıdır.
• Şebeke beslemesi: 230V 50 / 60Hz.
• Şebeke anma akımı: 810mA maks.
• Dahili güç kaynağı: 19V-28.5V (27V nominal). 7V maksimum dalgalanma (pil hatası).
• Toplam çıkış akımı sınırlı: 1.5A @ 230Vac sürekli, 3A tepe (ImaxA eq 800mA).
• Sakin akım: 40mA (şebeke kesildiğinde). Bölge sessiz 2mA maks.
• Maksimum pil boyutu ve türü: Seri olarak bağlanmış 2 x 12V 7Ah VRLA.
• Dedektör bölgesi devrelerinin sayısı: 3 @ 19-28Vdc (Devre başına maksimum uzunluk 250m’dir).
• Maks. Alan sayısı dedektör bölgesi başına cihaz: 20 dedektör (veya 32 dedektör / yangın butonu birleşik).
• Geleneksel siren devrelerinin sayısı: 3 (iki x 1. aşama; bir x 2. aşama). Maks. Alan sayısı devre başına uzunluk 50m’dir).
• EOL direnç değeri: 6800Ω% 5 Tol. 0 / 25W (mavi, gri, kırmızı, altın).
• Maks. Alan sayısı siren çıkış akımı: 3 x 200mA.
• Yardımcı röleler: Altı: (1) Ateş; (2) Yerel Yangın; (3) Ekstraksiyon Fanı; (4) 1. Aşama; (5) 2. Aşama; (6) Arıza. Voltsuz tek kutuplu geçiş. Maks. Alan sayısı akım 1A değiştir; Maks. Alan sayısı anahtar gerilimi 30Vdc. EP212 röle kartı aracılığıyla beş ek röle mevcuttur.
• Diğer çıktılar: Söndürücü salımı (21-28Vdc, 5 dakika 1A’da derecelendirilmiştir). 0-60 saniye geciktirmek için programlanabilir; 1-300 saniye aktif olmak ve 60-1800 saniye su basmak.
• Yardımcı girişler: Altı: (1) Manuel Yayın; (2) Akış Anahtarı; (3) Düşük Basınç; (4) Mod; (5) Bekletme; (6) İptal. 8K-2KΩ normal; 1.8K-200Ω aktif; 150-0Ω kısa devre. EOL değeri: 6K8 +/- 5%, 0.25W.
• Göstergeler: Birden fazla gösterge sağlanmıştır – ayrıntılar için EP203 talimatlarına bakın.
• Kontroller: Söndürücü salımı (sarı kasa içinde bulunur); Erişilen anahtar; Çalıştırma anahtarı (Yalnızca Manuel veya Manuel ve Otomatik); Menü Düğmeleri; Dahili sireni susturun; sıfırlama paneli; sessizlik / yankılanan sirenler ve kaydırma.
• Genişletme bağlantıları: Evet – 8 adede kadar Uzak durum ünitesi (2 telli RS485 + 2 telli güç) ve / veya 8 adede kadar Ekomomi durum ünitesi (2 telli güç + 2 telli mod seçimi) için.
• Ürün boyutları (mm): 439 G x 276 Y x 70 D mm (arka kutu); 467 G x 293 Y x 29 D mm (kapak).
• İnşaat ve bitiş: Metal arka kutu; metal şasinin plastik kapağı.
• IP derecelendirme: IP30
• Ağırlık: 4,2 kg (piller hariç).
• Çalışma koşulları / sıcaklık: -5ºC ile + 40ºC arası. Maksimum bağıl nem:% 95.
